Penanganan air limbah mentah (raw sewage) pada sistem Sewage Treatment Plant (STP) gedung komersial serta Instalasi Pengolahan Air Limbah (IPAL/WWTP) industri merupakan salah satu operasional yang paling rentan terhadap gangguan teknis. Air limbah industri dan domestik tidak hanya membawa padatan organik, tetapi juga serat kain, plastik, pasir abrasif, dan gumpalan lumpur tebal. Kegagalan sistem pemompaan akibat penyumbatan (clogging) dapat mengakibatkan luapan air limbah, bau menyengat, kerusakan fasilitas, hingga berhentinya proses produksi (downtime) yang memicu pembengkakan biaya operasional.
Tantangan Air Limbah & Risiko Downtime pada STP/IPAL
Pada fasilitas penampungan air limbah, penggunaan pompa celup standar yang tidak dirancang untuk heavy-duty wastewater sering kali mengalami tiga masalah utama:
Penyumbatan Impeller (Clogging): Serat kain, tisu basah, dan sampah padat melilit kipas pompa biasa sehingga memacetkan putaran motor.
Mesin Overheating pada Ruang Kering: Pompa celup tanpa sistem pendingin internal akan cepat terbakar jika dioperasikan di ruang pompa kering (dry-pit) atau saat tinggi muka air surut.
Kebocoran Seal & Kerusakan Motor: Gesekan partikel pasir kasar pada mechanical seal dapat merusak kompartemen oli dan menyebabkan air limbah masuk ke dalam dinamo.
Keunggulan Utama Pompa Submersible Wastewater Grundfos SE & SL Series
Dirancang khusus untuk mengalirkan air limbah tanpa disaring (unscreened raw sewage), rangkaian pompa Grundfos SE dan SL menawarkan inovasi rekayasa hidrolik yang menjamin keandalan operasional jangka panjang.
Inovasi Impeller S-tube & SuperVortex:
Impeller S-tube (SE / SL, SE1 / SL1, SE2 / SL2): Impeller berbentuk saluran tabung (tube) yang memberikan free passage (ruang lolos padatan) lebar dengan efisiensi hidrolik tinggi. Varian closed S-tube (SE1/SE2/SL1/SL2) sesuai untuk air limbah dengan kontaminasi rendah hingga sedang, sedangkan open S-tube (SE/SL) dapat di-trim sesuai duty point dan sesuai untuk kontaminasi sedang hingga ekstrem.
Impeller SuperVortex (SEV / SLV): Impeller free-flow yang ditempatkan di luar jalur utama aliran sehingga menciptakan pusaran air (vortex action). Padatan berukuran besar dan serat panjang melewati pompa dengan risiko tersangkut yang jauh lebih kecil, sehingga sesuai untuk aplikasi dengan kandungan abrasif tinggi atau serat panjang.

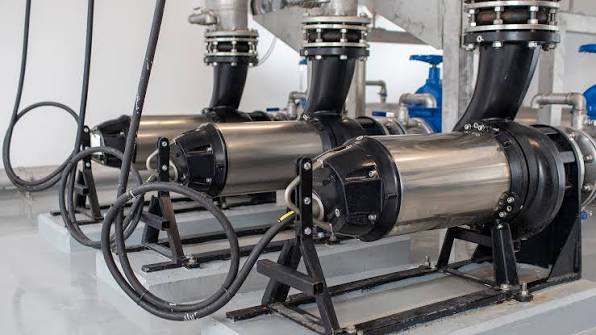

Teknologi Cooling Jacket untuk Dry-Pit (Seri SE): Pompa Seri SE memiliki sistem pendingin internal closed-loop (cooling jacket) berisi cairan motor khusus Grundfos, sehingga dapat dipasang kering (dry installation, vertikal maupun horizontal) atau terendam, dengan operasi kontinu maupun intermiten (maksimum 20 start per jam). Sebagai perbandingan, Seri SL tidak memiliki cooling jacket dan hanya untuk instalasi terendam.
Double Mechanical Cartridge Seal: Dua mechanical seal dalam satu kartrid terintegrasi yang dirakit dan diuji di pabrik. Seal utama menggunakan permukaan Silicon Carbide/Silicon Carbide (SiC/SiC), sedangkan seal sekunder menggunakan carbon/ceramic, untuk menyekat cairan di rumah pompa dari motor sekaligus mempermudah penggantian saat servis.
Kemudahan Maintenance & SmartTrim: Pada pompa dengan impeller S-tube, sistem SmartTrim memungkinkan celah impeller (impeller clearance) disetel kembali dari luar rumah pompa, di lokasi, tanpa membongkar pompa dan tanpa alat khusus, sehingga efisiensi dapat dipulihkan seiring keausan. Seal berbentuk kartrid juga mempermudah proses servis dan menekan downtime.
Tabel Spesifikasi & Comparison: Grundfos SE Series vs SL Series
Berikut adalah perbandingan teknis antara Grundfos Seri SE dan Seri SL berdasarkan kriteria instalasi dan jangkauan performa (Q vs H) untuk membantu tim Engineering dan Procurement:
Parameter / Fitur Teknis | Grundfos SE Series (SE1 / SEV) | Grundfos SL Series (SL1 / SLV) |
|---|---|---|
Aplikasi Utama | Submersible (Terendam) & Dry-Pit (Ruang Kering) | Submersible (Terendam / Wet-Pit) |
Sistem Pendingin Motor | Closed-loop cooling jacket terintegrasi untuk aplikasi Dry Pit | Tanpa Cooling Jacket (didinginkan oleh cairan di sekitar motor) |
Pilihan Impeller | Open S-tube (SE) / Closed Tube (SE1, SE2) / SuperVortex (SEV) | Open S-tube (SL) / Closed Tube (SL1, SL2) / SuperVortex (SLV) |
Kemampuan Bebas Sumbat (Free Passage) | 35 mm hingga 125 mm (tergantung varian hidrolik dan ukuran pompa) | 35 mm hingga 125 mm (tergantung varian hidrolik dan ukuran pompa) |
Kapasitas Debit (Q) | Hingga 544 l/s (sekitar 1.958 m³/jam) | Hingga 544 l/s (sekitar 1.958 m³/jam) |
Total Ketinggian Dorong / Head (H) | Hingga 70 meter | Hingga 70 meter |
Standar Efisiensi Motor | Komponen motor IE3 terintegrasi dengan sensor panas/kelembapan | Komponen motor IE3 terintegrasi dengan sensor panas/kelembapan |
Panduan Pemilihan Material & Konfigurasi Sistem
Penentuan antara tipe impeller S-tube dan SuperVortex harus didasarkan pada karakteristik padatan dalam fluida air limbah:
SuperVortex: Untuk air limbah dengan kandungan serat panjang, kain, atau pembalut yang tinggi. Impeller menciptakan pusaran air tanpa kontak langsung yang meminimalkan risiko tersangkut.
S-tube: Untuk lumpur sekunder (sludge) atau limbah cair berpartikel sedang yang membutuhkan efisiensi energi optimal. Saluran bebas hambatan memberikan efisiensi hidrolik puncak dan konsumsi listrik lebih hemat.

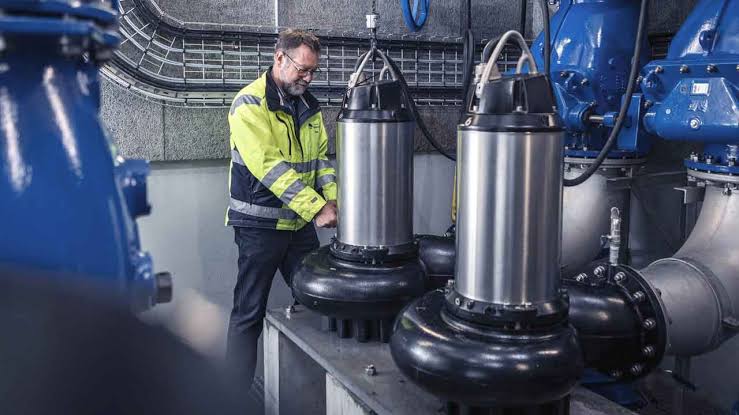

Dari konfigurasi ruang pompa, tentukan apakah lokasi membutuhkan instalasi wet-pit (terendam dalam sump pit) atau dry-pit (di luar tangki penampungan). Seri Grundfos SE dengan cooling jacket sangat ideal untuk dry-pit karena motor tetap dingin tanpa perlu terendam air limbah, sekaligus memudahkan inspeksi rutin tim MEP tanpa perlu mengangkat pompa dari dasar tangki.
Pastikan pula sistem panel terintegrasi dengan sensor pemantau kelembapan (water-in-oil sensor) dan proteksi termal (PTO) untuk menjamin pemutusan arus otomatis sebelum terjadi kerusakan dinamo.
Nilai Tambah Pengadaan di PT BAP
Memilih unit pompa sewage kelas dunia memerlukan dukungan distributor resmi yang siap memberikan jaminan teknis dari tahap perencanaan hingga pasca-penjualan. PT Banyuindo Andalan Persada (PT BAP) hadir sebagai Authorized Grundfos Water Utility Dealer di Indonesia yang menjamin seluruh unit Grundfos SE dan SL 100% original, kondisi baru, serta bergaransi resmi pabrikan.
Selain jaminan keaslian produk, PT BAP memberikan nilai tambah komprehensif melalui dukungan teknis langsung dari tim engineer profesional. Tim ahli kami siap membantu proses kalkulasi head loss dinamis, pemetaan kurva sizing (Q vs H), rekomendasi tipe impeller, hingga penyusunan kelengkapan dokumen lelang/tender proyek pemerintah maupun swasta secara tepat, transparan, dan akurat.
Pertanyaan Umum (FAQ)
Kapan saya harus memilih Grundfos Seri SE dibandingkan Seri SL?
Pilihlah Seri SE jika pompa direncanakan untuk dipasang di ruang kering (dry pit) atau di area tangki penampungan yang sering mengalami penurunan muka air hingga dasar tangki. Jika pompa selalu terendam air limbah secara penuh (wet pit), Seri SL adalah pilihan yang lebih hemat biaya dengan performa hidrolik sebanding.
Apakah impeller SuperVortex aman dari penyumbatan benang atau kain limbah industri?
Ya. Impeller SuperVortex dirancang menggantung (recessed) di luar jalur utama aliran fluida. Pusaran air yang dihasilkan mendorong padatan dan serat kain langsung menuju saluran pembuangan (discharge) tanpa melilit kipas pompa.
Bisakah PT BAP membantu pembuatan dokumen spesifikasi teknis untuk kebutuhan tender BUMN/BUMS?
Sangat bisa. Tim engineering PT BAP siap mendampingi penyusunan spesifikasi teknis, kalkulasi duty point (Q vs H), rekomendasi tipe impeller, hingga penyediaan dokumen legalitas resmi dealer untuk persyaratan lelang.
