Tantangan Ekstrem pada Instalasi Perpipaan Lapangan
Dalam instalasi perpipaan industri atau utilitas air, para engineer sering menghadapi tantangan nyata di lapangan seperti lonjakan tekanan internal (water hammer), fluktuasi suhu yang memicu ekspansi termal, getaran mekanis, hingga penurunan muka tanah (ground settlement). Kondisi ekstrem ini dapat menyebabkan pergerakan aksial pada pipa yang berujung pada kebocoran sambungan atau bahkan kegagalan sistem secara fatal.
Untuk mengatasi masalah tegangan dan tekanan tinggi tersebut, sistem Anda membutuhkan restrained coupling adaptor yang tidak hanya menyegel aliran cairan, tetapi juga mengunci pipa secara mekanis agar tidak terlepas.
Mengapa Memilih Restrained Coupling Adaptor sebagai Solusi?

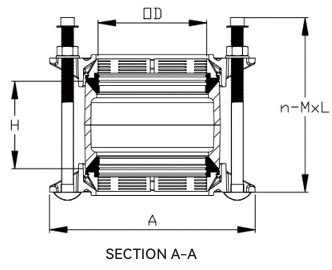

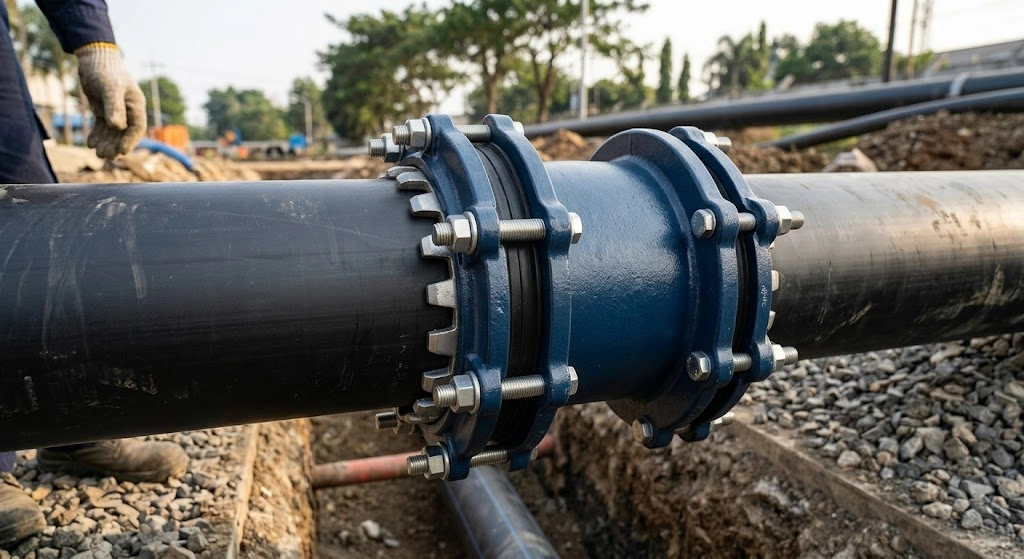

Adaptor jenis ini dirancang secara khusus untuk memberikan sambungan yang aman dan anti-bocor, khususnya pada pipa HDPE serta pipa utilitas bertekanan. Dilengkapi dengan mekanisme penahan (restraint mechanism) berupa restraining ring atau locking wedge, komponen ini menahan tegangan mekanis secara maksimal dan menjaga integritas pipa meski berada di bawah tekanan tinggi.
Berikut adalah spesifikasi teknis duty range yang menjadikannya pilihan ideal:
Spesifikasi | Detail Teknis |
|---|---|
Material Bodi | Ductile Iron, Cast Iron |
Rentang Ukuran | DN50 hingga DN300 |
Tekanan Kerja (Pressure) | PN10 / PN16 |
Defleksi Sudut | ±3° |
Standar Desain & Tes | EN545 / EN12842 & Uji EN12266-1 |
Sertifikasi Aplikasi (berdasarkan requirement proyek) | WRAS, ACS, DVGW, NSF Approved |
Panduan Pemilihan Material & Konfigurasi Instalasi
Pemilihan material harus disesuaikan dengan jenis fluida kerja di lapangan:
Gasket EPDM: Untuk distribusi air minum (potable water), air limbah (sewage), atau cairan netral dengan rentang suhu -10℃ hingga 120℃.
Gasket NBR: Jika sistem perpipaan bersinggungan dengan minyak atau suhu maksimum 82℃.
Instalasi komponen ini sangat ideal disandingkan pada jalur discharge pompa utilitas untuk menahan getaran motor pompa berkapasitas besar. Saat baut pengunci (alloy steel / stainless steel) dikencangkan, mekanisme mekanisnya akan mengunci pipa sambil mengompresi gasket, memastikan tidak ada ruang untuk kebocoran cairan.
Untuk proyek yang membutuhkan pembongkaran berkala pada pompa atau valve, kombinasikan dengan dismantling joint flanex agar akses maintenance lebih cepat tanpa merusak flensa pipa.
Keuntungan Pengadaan Sistem di PT BAP
Membangun sistem pemompaan dan perpipaan yang andal membutuhkan mitra teknis yang terpercaya. Sebagai penyedia solusi water utility, PT Banyuindo Andalan Persada (BAP) memberikan nilai tambah pengadaan sebagai berikut:
Dealer Resmi: Status kami sebagai Authorized Grundfos Water Utility Dealer Indonesia. Komponen fitting pipa Flanex dapat diintegrasikan langsung dengan paket pompa Grundfos Anda.
Kualitas Terjamin: Jaminan 100% original, unit baru, dan bergaransi resmi.
Dukungan Engineer: Bantuan kalkulasi head loss, sizing kurva pompa, hingga pemilihan dismantling joint dan restrained coupling oleh engineer internal BAP.
Dokumentasi Lengkap: Dukungan kelengkapan dokumen lelang dan tender untuk proyek pemerintah maupun swasta (Surat Dukungan, COO, COC sesuai kebutuhan).
Pertanyaan Umum (FAQ) Engineer Seputar Produk
Apakah produk ini aman untuk instalasi air minum bersih?
Ya. Produk ini aman digunakan pada jaringan air minum karena dapat memenuhi standar persetujuan ketat seperti WRAS, ACS, DVGW, dan NSF (berdasarkan requirement proyek).
Dalam kondisi pipa terpasang di bawah tanah (below ground), apakah restrained coupling bisa menangani ground settlement dan getaran mekanis?
Bisa. Desain restrained coupling memang dibuat untuk menyerap dan memitigasi stres eksternal akibat getaran mekanis maupun pergeseran tanah, sekaligus menahan gaya aksial agar sambungan tidak terlepas.
Kapan harus memilih restrained coupling dibanding universal coupling biasa?
Gunakan restrained coupling jika jalur pipa Anda berisiko mengalami gaya tarik aksial—misalnya di dekat pompa bergetar, zona water hammer, area ground settlement, atau pipa HDPE yang mudah bergerak akibat ekspansi termal. Universal coupling biasa lebih fokus pada penyegelan dan penyambungan, tetapi belum tentu mengunci gaya tarik aksial secara penuh.
Jangan biarkan sistem perpipaan Anda berisiko mengalami kebocoran yang memicu pembengkakan biaya maintenance. Untuk konsultasi sizing atau kebutuhan proyek, kunjungi halaman profil & formulir konsultasi BAP atau hubungi WhatsApp tim sales & engineering sekarang juga!
